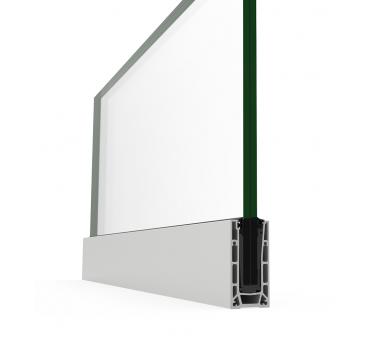

Barandilla View Crystal Fit Plus

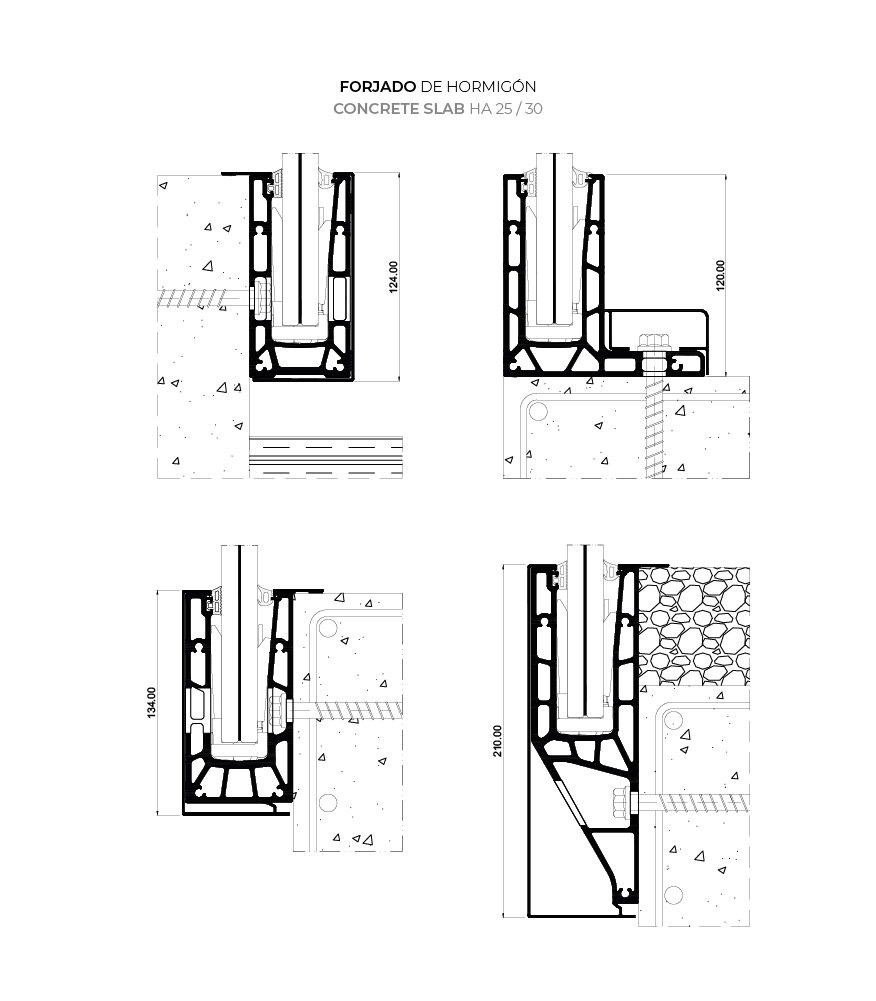

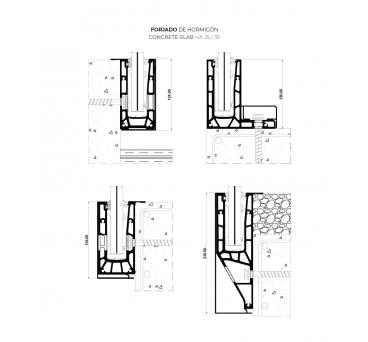

» Posibilidades de montaje

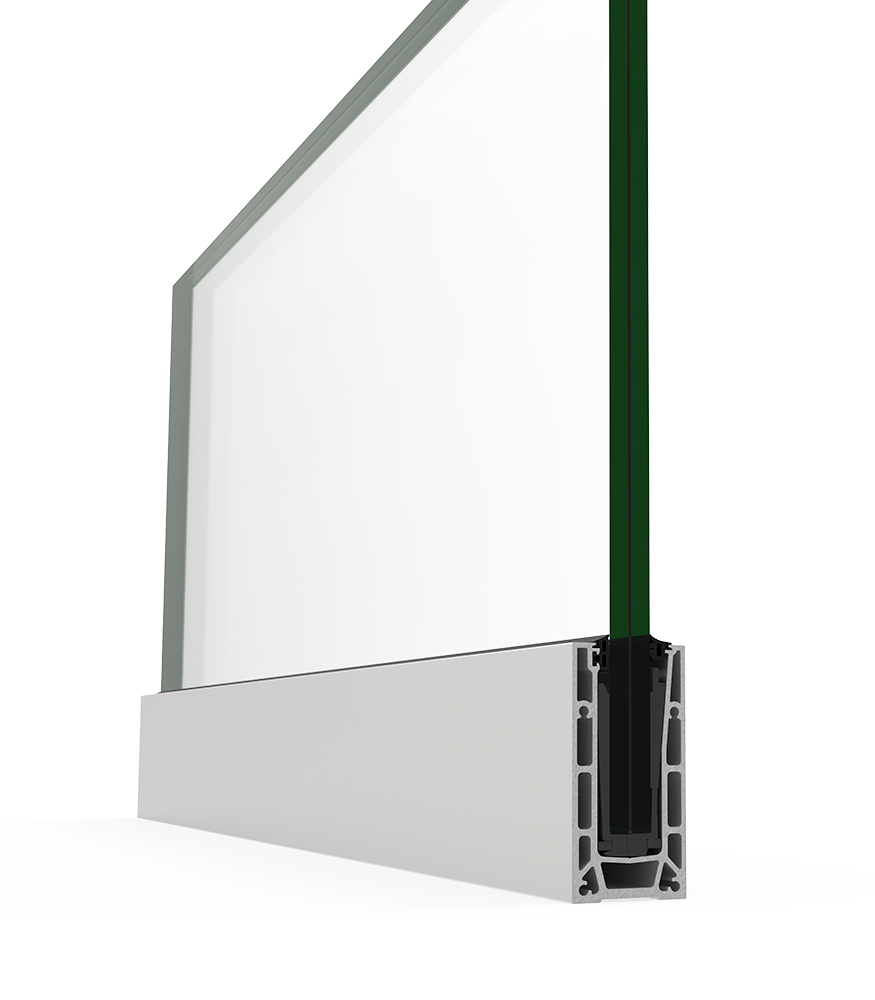

Sobre forjado

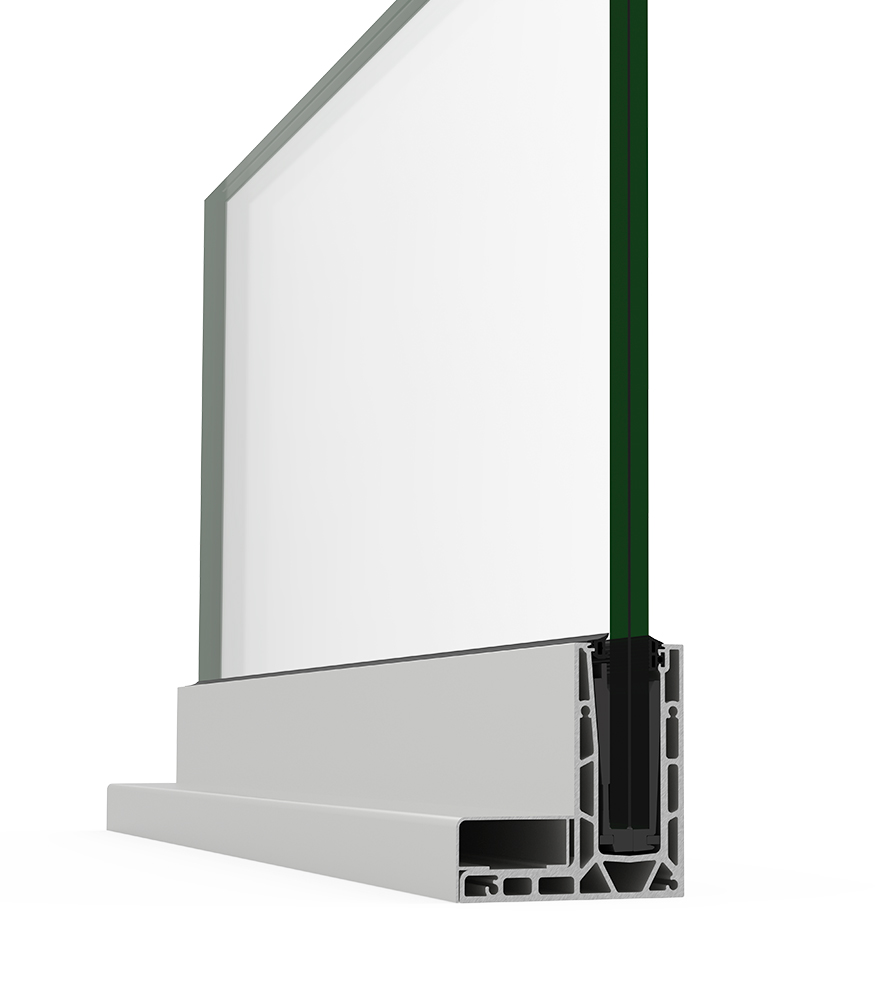

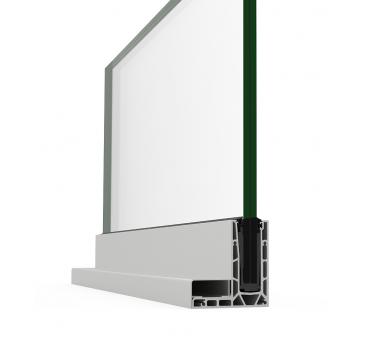

A canto de forjado enrasado
A canto de forjado

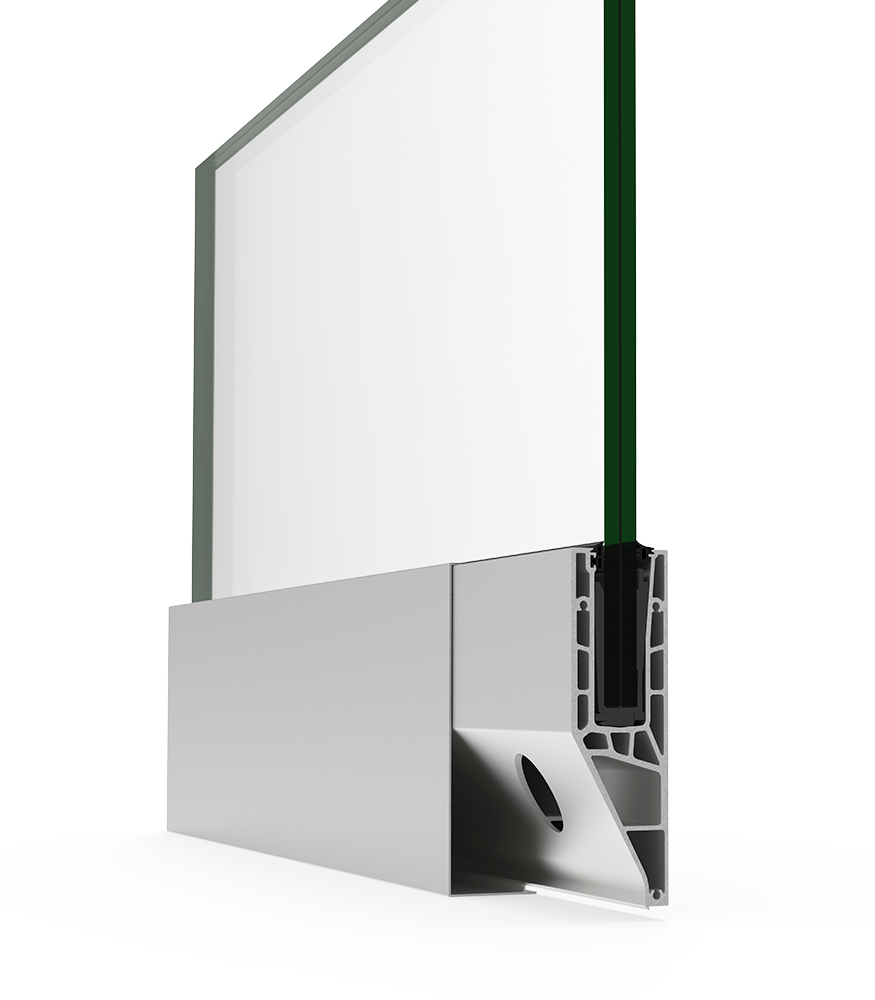

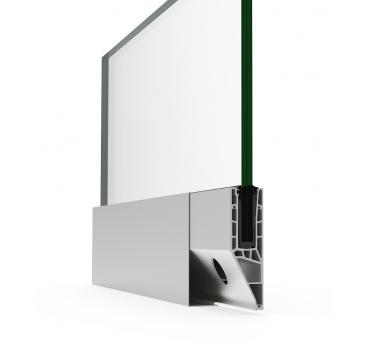

A canto de forjado invertido

» Altura máxima
1100 mm

» Posibilidades de acristalamiento
Este sistema de barandilla permite 12 posibilidades de acristalamiento: doble vidrio de 10, 8 o 6 unido por hasta 4 butirales de polivinilo de 0,38 mm. Se recomienda el uso de vidrio templado.

» Posibilidades de vidrio laminado
10-1,52-10 / 10-1,14-10 / 10-0,76-10 / 10-0,38-10
8-1,52-8 / 8-1,14-8 / 8-0,76-8 / 8-0,38-8
6-1,52-6 / 6-1,14-6 / 6-0,76-6 / 6-0,38-6

» Ensayos según normas UNE 85237, UNE 85238 y UNE 85240. Requisitos establecidos en CTE (DB SU-1 y DB SE-AE) y en Eurocódigo 1 según EN 1991-1-1/AC

1 - Ensayo estático horizontal hacia el exterior
2 - Ensayo estático horizontal hacia el interior
3 - Ensayo dinámico con cuerpo blando
4 - Ensayo dinámico con cuerpo duro
5 - Verificación del apartado 3.2 del DB-SE-AE del CTE
6 - Verificación de las especificaciones del Eurocódigo 1 según tabla 6.12

» CLASIFICACIÓN SEGÚN UNE 85240:

Clase A - EXCELENTE

Ensayo de referencia barandilla de aluminio extrusionado y vidrio, anclado al canto de forjado de dimensiones totales sobre el nivel del suelo 1100 mm (H) x 1500 mm (L).
Ensayo de referencia barandilla de aluminio extrusionado y vidrio, anclado sobre forjado de dimensiones totales sobre el nivel del suelo 1100 mm (H) x 1500 mm (L).
